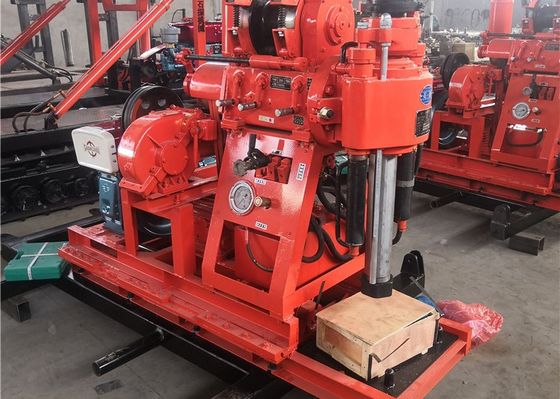

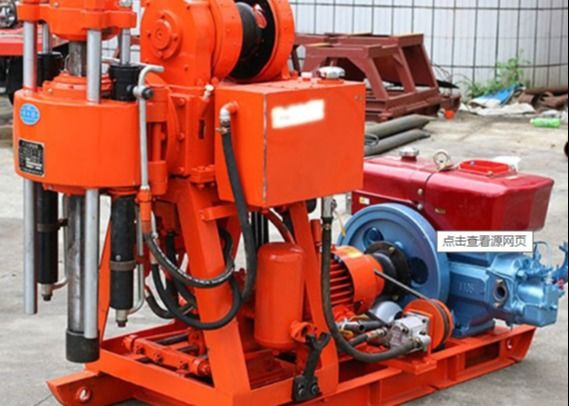

XY-1A Geologisch Boormachine
XY-1A Geologisch Boormachine Introductie
Het wordt voornamelijk gebruikt voor de exploratie van vaste minerale afzettingen en geologisch onderzoek van engineering, en de inspectiegaten van diverse betonnen constructies. Het is een hydraulisch gevoede draagbare boormachine, geschikt voor geotechnisch geologisch onderzoek van industriële en civiele gebouwen, spoorwegen, waterkracht, transport, bruggen, damfunderingen en andere gebouwen. Het is een draagbare en multifunctionele boormachine voor technisch onderzoek. Het wordt voornamelijk gebruikt voor het algemene onderzoek en geotechnisch geologisch onderzoek van vaste afzettingen, en diverse inspectiegaten van betonnen constructies. Diamantlegering en staalkorrelboren kunnen worden geselecteerd voor het boren volgens verschillende lagen. Deze machine is ook ontworpen voor geotechnische boorwerkzaamheden, waardoor deze perfect is voor het boren in moeilijk terrein. Het is ook een uitstekende keuze voor mijnbouwexploratie, met uitstekende prestaties en betrouwbaarheid
XY-1A Geologisch Boormachine Technische Details
| Boordiameter (mm) |
75,91,110,130,150,300 |
| Boordiepte (m) |
150,100,70,50,30 |
| Boorpijp diameter (mm) |
42,43 |
| Boorhoek (°) |
90~75 |
| Afmetingen apparatuur (L * B * H) |
1700 * 780 * 1274 (mm) |
| Gewicht boormachine (exclusief motor) |
540 |
| Gyrator |
| Spindelsnelheid (vier versnellingen) (tpm) |
140,295,470,790,1010 |
| Spindel slag (mm) |
450 |
| Maximale bewegingssnelheid spindel zonder belasting (m/s) |
0.05 |
| Maximale bewegingssnelheid spindel bij vallen zonder belasting (m/s) |
0.067 |
| Maximale voedingsdruk spindel (KN) |
15 |
| Maximale hefkracht spindel (KN) |
25 |
| Maximaal uitgangskoppel spindel (KN·m) |
0.5 |
| Lierassemblage |
| Maximale hefkracht lier (enkele kabel) (KN) |
11 |
| Spoelsnelheid (tpm) |
36,76,121 |
| Omtrekssnelheid spoel (m/s) |
0.31,0.66 ,1.05 |
| Spoeldiameter (mm) |
140 |
| Staalkabel diameter (mm) |
9.3 |
| Dichtheid staalkabel (m) |
35 |
| Remdiameter (mm) |
252 |
| Rembandbreedte (mm) |
50 |
XY-1A Geologisch Boormachine Voordeel:
1. Vijf versnellingen, en de hoogste snelheid kan 1045 tpm bereiken, wat de boorefficiëntie verbetert
2. 53 x 59 boorpijp gebruikt, hoge stijfheid en sterk koppeloverdracht.
3. De machine is uitgerust met nationale patenttechnologie --- conische koppeling, met kenmerken van sterk transmissiekoppel, eenvoudige bediening en onderhoudsvrij.
4. Voor de lier gebruiken we een grote modulaire planeetwiel en voegen een steunframe toe, wat het hijs- en remvermogen van de lier aanzienlijk vergroot.
5. Verticale spindels worden gefixeerd door vier groepen lagers om ervoor te zorgen dat de roterende machine voldoende stijf is voor grindlagen en andere complexe geologische omstandigheden.
XY-1A Geologisch Boormachine Rotary Drive Proces:
De dieselmotor drijft de driehoekige poelie op de worm aan om te roteren via de worm van de koppelingsreductie. Via de V-riem wordt de lege huls in de ontlastbeugel van de versnellingsbak aangedreven. De V-riemschijf is verbonden door de koppeling en de kracht wordt overgebracht naar de versnellingsbak. Na snelheidsverandering van de versnellingsbak grijpen de tandwielen in de roterende tandwielas om het kleine kegeltandwiel, het grote kegeltandwiel en de verticale as aan te drijven om te roteren. Als de koppeling is losgekoppeld, stopt de rotator.
Hefaandrijving: De beweging van de lier wordt overgebracht vanuit de versnellingsbak. Het tandwiel van de versnellingsbak grijpt in het tandwiel, en de drie snelheden ervan kunnen worden overgebracht naar het aandrijftandwiel van de lier, om zo de as van de lier aan te drijven om te roteren. De lier kan worden geheven door de werking van het planeetwielmechanisme en de rem
