XY-1 mijnbouw waterput kernboorinstallatie geologische exploratie boorinstallatie
Toepassingen van Geologische Boorinstallatie Machine

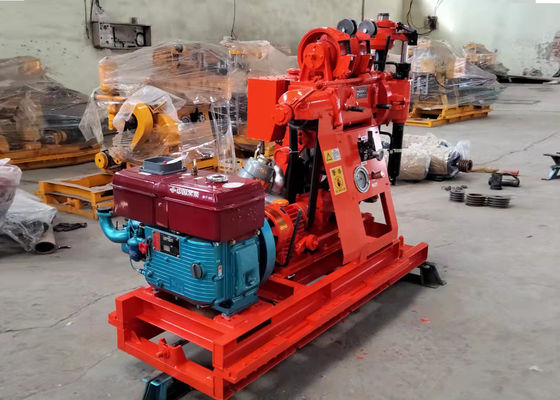

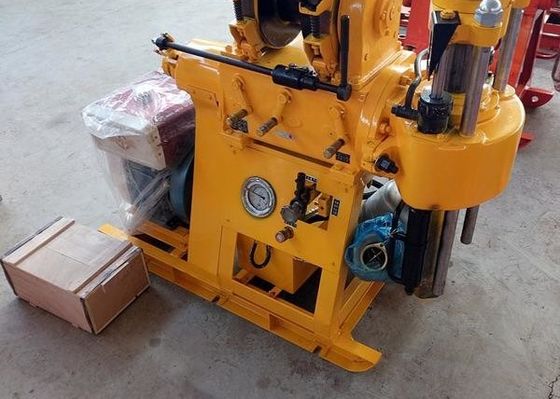

De XY-1 installatie is een lichte ondiepe boor met hydraulische voeding. Toepasbaar voor exploratie, geofysische exploratie, weg- en bouwexploratie en het boren van kleine waterputten, etc.
1, beschikt over een hydraulisch automatisch voedingsmechanisme, verbetert de boorefficiëntie, vermindert de arbeidsintensiteit.
2, maakt gebruik van een kogelcassette kleminrichting, en kan niet-stop stangafname realiseren, handige bediening, veilig en betrouwbaar.
3, hendel, eenvoudig te bedienen. Uitgerust met een drukmeter aan de onderkant van de boordruk, gemakkelijk om de put te beheersen.
Geologische Boorinstallatie Machine technische parameter
| Boorinstallatie |
| Boordiameter (mm) |
110 |
| Boordiepte (m) |
100 |
| Boorstangdiameter (mm) |
42 |
| Boorhoek (°) |
90~75 |
| Afmetingen apparatuur (L * B * H) |
1640* 1030 * 1440 (mm) |
| Gewicht installatie (exclusief motor) |
500 |
| Gyrator |
| Spindelsnelheid (vier versnellingen) (tpm) |
142,285,570 |
| Spindel slag (mm) |
450 |
| Maximale bewegingssnelheid spindel zonder belasting omhoog (m/s) |
0.05 |
| Maximale bewegingssnelheid spindel zonder belasting omlaag (m/s) |
0.067 |
| Maximale voedingsdruk spindel (KN) |
15 |
| Maximale hefkracht spindel (KN) |
25 |
| Maximaal uitgangskoppel spindel (KN• m) |
0.5 |
| Lierassemblage |
| Maximale hefkracht lier (enkele kabel) (KN) |
10 |
| Spoelsnelheid (tpm) |
55,110,220 |
| Omtreksnelheid spoel (m/s) |
0.42,0.84 ,1.68 |
| Diameter spoel (mm) |
145 |
| Diameter staalkabel (mm) |
9.3 |
| Dichtheid staalkabel (m) |
27 |
| Remdiameter (mm) |
230 |
| Breedte remband (mm) |
50 |
| Waterpomp |
| Pomptype |
Horizontale enkelvoudige cilinder dubbelwerkend |
| Maximale opbrengst (motor) (L/min) |
95(77) |
| Werkdruk (Mpa) |
0.7 |
| Cilinderdiameter (mm) |
80 |
| Zuigerslag (mm) |
100 |
| Maximaal toelaatbare druk (Mpa) |
1.2 |
| Oliepomp |
| Oliepomptype |
Tandwielpomp |
| Nominale druk (Mpa) |
12.5 |
| Nominaal debiet (ml/r) |
20 |
| Nominale snelheid (tpm) |
800-2500 |
| Dieselmotor of elektromotor |
| Dieselmotor |
ZS1100 |
| Nominaal vermogen (KW) |
12.1 |
| Nominale snelheid (tpm) |
2200 |
| Nominale druk (Mpa) |
11 |
| Motortype |
Y160M - 4 |
Geologische Boorinstallatie Machine voor gebruik
1. Met hydraulisch automatisch voedingsapparaat, verhoogde boorefficiëntie.
2. Het kleminrichting met bovenste sferische bekken wordt gebruikt als vervanging voor de klauwplaat. De stang kan
worden vervangen zonder stilstand.
3. Gecentraliseerde hendels, eenvoudige bediening, veilig en betrouwbaar.
4. De boormachine, pomp en dieselmotor zijn geïnstalleerd op een gemeenschappelijk basisframe om
een compacte structuur te hebben en een klein oppervlak in te nemen. Lichtgewicht, hoge demonteerbaarheid, eenvoudig transport en geschikt voor
operaties in vlaktes of bergachtige gebieden..
Beschrijving van het toepassingseffect
1. Afhankelijk van de bodemkeuze van legering, diamant en composiet bits voor het boren.
2, kan 2-9 graads zandige klei en rots, etc. boren.
