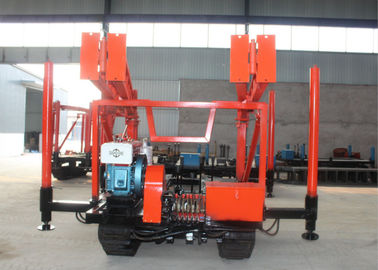

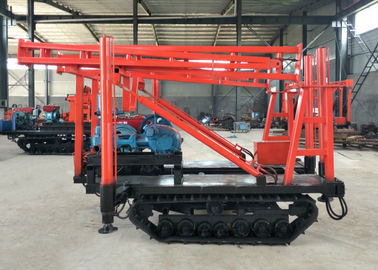

Rood spoor gemonteerde boormachine, Crawler boormachine XY-1A voor waterput
XY-1A kernboormachine is een licht type kernboormachine bij hoge snelheid met hydraulische voeding. XY-1A, XY-1A-4 en XY-1A-4 zijn ontworpen op basis van XY-1A
1Met hydraulisch voedingsapparaat, verhoogde boorefficiëntie, verminderde arbeidskracht.
2Het platform is uitgerust met een bovenste bolvormige kaakhoudingsmechanisme en een zeshoekige Kelly, die zonder uitschakeling kan worden vervangen, met een hoog rendement, veilig en betrouwbaar.
3Er is een drukmeter op de bodem van het gat gemonteerd die de druk aangeeft om de toestand in het gat te controleren.
4Compacte structuur, klein volume, lichtgewicht, hoge afneembaarheid, gemakkelijk te vervoeren en geschikt voor de werkzaamheden in vlaktes of berggebieden.
Technische parameters
| Inhoud |
Parameter |
Inhoud |
Parameter |
| Drill |
Hoofdstuk |
| Boringdiepte |
100, 180m |
Max. hefvermogen (een enkel touw) |
15KN |
| Eerste hole dia. |
150 mm |
Lifting Rotatiesnelheid |
36, 76, 121 r/min |
| Laatste hole. |
75, 46 mm |
Lifttrommel lineaire snelheid (2 niveaus) |
10, 20, 44, 88 m/min |
| Boorstaaf dia. |
42, 43 mm |
Drum Dia. |
140 mm |
| Hoekbereik |
90° tot en met 75° |
Draad touw Dia. |
9.3 mm |
| Afmetingen (L × W × H) |
1620 × 970 × 1560 mm |
Draadtouwcapaciteit |
35 m |
| Gewicht (zonder krachtbron) |
620 kg |
Brake Dia. |
252 mm |
| Een beroerte |
350 mm |
Breedte remgordel |
50 mm |
| Draaiend hoofd |
Oliepomp |
| Spindelsnelheid ((5-snelheid) |
140, 295, 470, 790, 1010 (r/min) |
Model |
YBC-12/125 |
| Spindelslag |
450 mm |
Nominale druk |
12.5MPa |
| Spindel, max. |
15KN |
Verplaatsing |
8 ml/uur |
| Spindle Lifting Capacity max. |
25KN |
Nominale snelheid |
800 tot 2500 r/min |
| Verplaatsingssnelheid van de lege verticale spindle |
3 m/min |
Vermogen (dieselmotor of motor) |
| Verplaatsingssnelheid van de lege verticale spindle |
4 m/min |
Model (dieselmotor) |
ZS1100 |
| |
Nominaal vermogen |
12.1 kW |
| |
|
Nominale snelheid |
2200 r/min |
| |
|
Model (motor) |
Y160M-4 |
| |
|
Nominaal vermogen |
11 kW |
| |
|
Nominale snelheid |
1460 r/min |
