150 meter geotechnologisch ingenieur minerale exploratie kern boorplatform

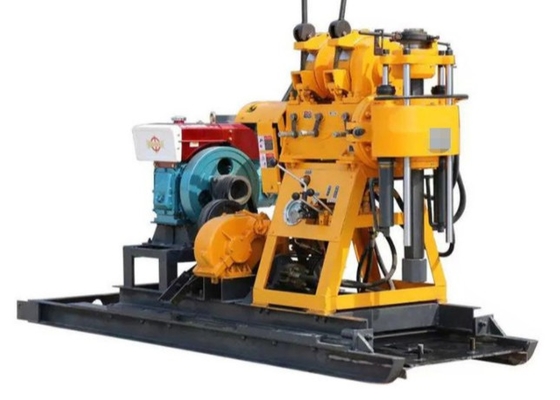

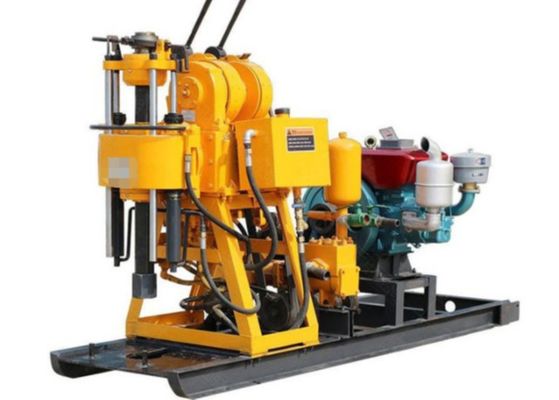

Xy-1a Exploratie kern boorplatform Inleiding
Xy-1a boorplatform is een draagbare boorplatform met hydraulische voeding die geschikt is voor technische geologische onderzoek van industriële en civiele gebouwen, spoorwegen, waterkracht, vervoer, bruggen,Gebruikbaar voor werken in vlaktes of heuvelachtige gebieden. Uitgerust met een aanhangwagenstructuur of op het spoor geladen met een sterke manoeuvreerbaarheid.
Xy-1a Exploratie kern boorplatform Parameters
|
Technische parameters
|
|
Artikel 1
|
Parameter
|
|
Boordiepte
|
150 meter
|
|
De diameter van de boorpijp
|
Φ42 mm
|
|
|
Voorwaarts:61;163;338;654
|
|
Achteruit:45
|
|
Verticaal askoppel
|
1200 Nm
|
|
Liftkracht van verticale as
|
25KN
|
|
Voerkracht van verticale as
|
20KN
|
|
Verticale asstroke
|
500 mm
|
|
Verticale schacht door de diameter van het gat
|
Φ46 mm
|
|
Eenvoudig lifttouw Maximale hefkracht
|
15KN
|
|
Diameter van het draadtouw
|
Φ9,3 mm
|
|
Verhoog de snelheid
|
0.2;0.52;1.05;20,06 m/s
|
|
Stroomconfiguratie
|
Motor Y160M-4 ((11 kW)
|
|
Dieselmotor S1100 ((12,1 kW)
|
|
Afmetingen (lengte × breedte × hoogte)
|
1450 × 970 × 1280 mm
|
|
Gewicht (exclusief vermogen)
|
500 kg
|
Xy-1a Exploratie kern boorplatform Voordeel
(1) Eenvoudige bediening en hoge efficiëntie met hydraulische voeding
(2) Als de kogeltype chuck en de aandrijvingstaaf, kan het voltooien non-stop draaien terwijl de spindel relit
(3) De drukindicator van het bodemgat kan worden geobserveerd en de putomstandigheden gemakkelijk worden gecontroleerd.
(4) Dichte hefbomen, handig te bedienen, veilig en betrouwbaar
(5) Compact en lichtgewicht, gemakkelijk te monteren, te demonteren en te vervoeren, geschikt voor vlaktes en berggebieden.
(6) De achthoekige spindel kan meer koppel geven.
Xy-1a kernboorplatform toepassingsbereik
(1)Geologische verkenning, onderzoek naar ingenieursgeologie en soortgelijke onderzoeken van gaten in betonnen constructies.
(2) Diamanten, harde metalen en staal kunnen in verschillende lagen worden geselecteerd.
(3) De nominale boordiepte bedraagt 100 m met behulp van een diameter van 75 mm en 180 m met behulp van een diameter van 46 mm.
De boring diepte mag niet hoger zijn dan 110% van de capaciteit.
Onderhoudspunten voor boorplatforms
Wanneer de boormachine gedurende een korte tijd niet meer werkt, moet een kleine hoeveelheid luchtdruk worden toegepast om te voorkomen dat sediment het interieur van de slaginrichting van de boormachine binnendringt.Als de boormachine lang niet meer werkt, moet het slaginstrument 1-2 m van de afgrond van het gat worden opgeheven om vast te zetten
