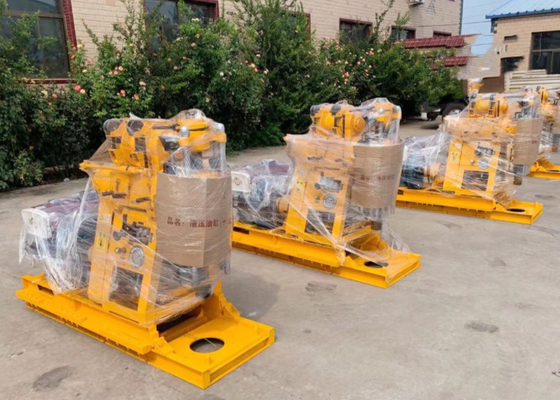

Mijnbouw Exploratie Core Boor Rigs 150 meter diepte Met BW 160 modderpomp
XY-1A kernboorplatformenIk...Inleiding
Dit soort boorinstallaties wordt veel gebruikt bij het boren van familieputten, boorindustrieputten en booronderzoek geologische bemonstering, SPT-service enz.zal van 50-200mm of groter volgens de klant vereiste.
XY-1A kernboorplatformenTechnische details
| Xy -1 Een boormachine |
De diameter van het boorgat |
mm |
150 |
| Boringdiepte |
m |
150 |
| De diameter van de boorpijp |
mm |
42 |
| Hoogte van het boorgat |
° |
90° ≈ 75° |
| Rig afmetingen ((L×B×H) |
mm |
1640 × 1030 × 1440 |
| Boorgewicht (exclusief motor) |
kg |
500 |
|
gyroscoop
|
Spindel snelheid ((drie blokken) |
r/min |
142,285,570 |
| spindelvervoer |
mm |
450 |
| maximale bewegende snelheid |
m/min |
3 |
| verticale maximale voedingskracht |
KN: |
15 |
| verticale maximale lift |
KN: |
25 |
| windlass |
hefvermogen ((eengespannen touw) |
KN: |
10 |
| trommel snelheid |
r/min |
55,110,220 |
| omtrek snelheid van de trommel |
m/s |
0.42,0.84,1.68 |
| diameter van de trommel |
mm |
145 |
| diameter van het draadtouw |
mm |
9.3 |
| gewicht van het touw |
m |
27 |
|
de diameter van de rem
|
mm |
230 |
| breedte van de remband |
mm |
50 |
| waterpomp |
soort pomp |
horizontale dubbelwerkende eencilinder |
|
| maximale verplaatsing |
L/min
|
95(77) |
|
maximaal toelaatbare druk
|
MPa |
1.2 |
| werkdruk |
MPa |
1.2 |
| diameter van de cilinder |
mm |
80 |
| oliepomp |
soort pomp |
tandwielpomp |
|
| vermogen |
KW |
16.2 |
| nominale druk |
MPa |
12.5 |
| motortype |
YBC-12/125 |
|
| verplaatsing |
L/r |
12 |
| nominale snelheid |
r/min |
2000 |

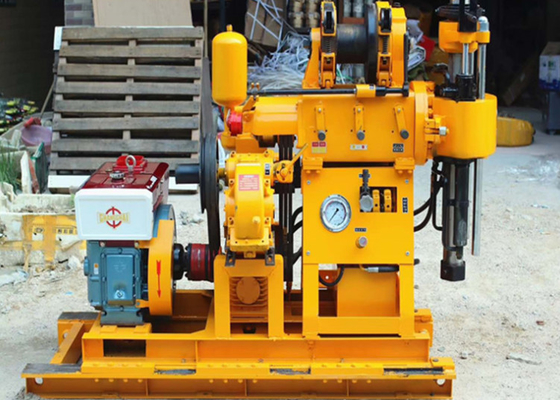

XY-1A Kernboorplatform Hoofdfutures
1Wanneer de eindgaten respectievelijk 75 mm en 46 mm in diameter zijn, bedragen de nominale diepte van de gaten respectievelijk 100 m en 180 m. De maximale diepte mag niet meer bedragen dan 110% van de diepte die in elk gat wordt geboord.De maximaal toegestane diameter van het gat is 150 mm..
2Met hydraulisch voedingsapparaat, verhoogde boorefficiëntie, verminderde arbeidskracht.
3.De boormachine is uitgerust met een bovenste bolvormige kaakhoudingsmechanisme en een zeshoekige boorstaaf die zonder stilstand kan worden vervangen, met een hoge efficiëntie, veiligheid en betrouwbaarheid.
4.Er is een drukmeter op de bodem van het gat gemonteerd die de druk aangeeft om de druk in het gat te regelen.gemakkelijk te vervoeren en geschikt voor het gebruik in vlaktes of berggebieden.
Hoe wordt exploratieboorwerk gedaan?
Buckle de hefmachine in de groef van de variabele diameter gewricht, verplaats de rechter handvat van de lier om de pad vork te nemen, haal de geperforeerde buis, installeer de kern buis,het boorgereedschap naar de bovenkant van het boorgat tillen, verplaats de linkerhandgreep van de lier continu en laat het boorgereedschap met een gelijkmatige snelheid in het boorgat zakken.Gebruik de padvork om de lift te blokkeren en te verwijderen.
Bij het boren wordt een boorstreng in de grond gedompeld en een speciale modder injected. Hierdoor kunnen gesteentefragmenten en gasmonsters naar de oppervlakte worden gebracht.Om de potentiële afzetting te bepalen, moeten op verschillende plaatsen boringen worden geboord.
