Boorinstallatie voor bodemonderzoek met een diepte van tweehonderd meter, 220V

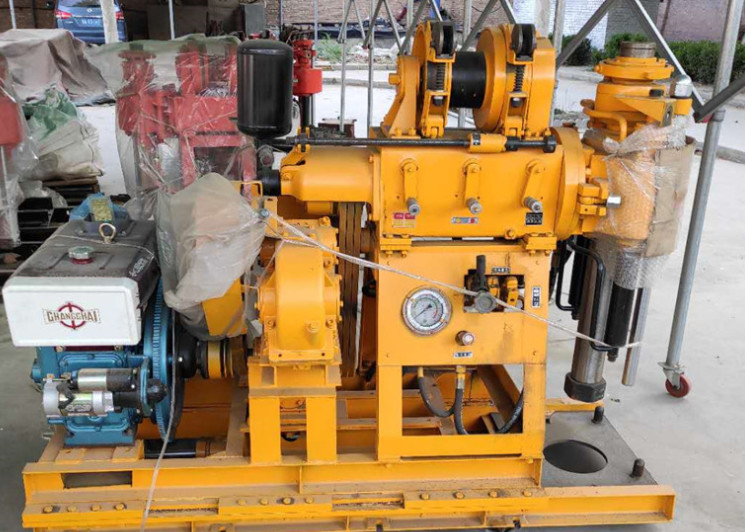

GK 200 Kernboorinstallatie Introductie
De boorinstallatie is uitgerust met een bovenste kogelklem en actieve boorpijp, die de stang kan omkeren zonder te stoppen, met een hoge werkefficiëntie, veiligheid en betrouwbaarheid. Het is geschikt voor geotechnisch onderzoek, geologisch kernboren, kleine boorgaten voor grout, explosies en waterputten in spoorwegen, waterbeheer, bruggen, damfunderingen en andere constructies. Diamantboor, legeringsboor en stalen rolboor zijn beschikbaar voor boren, afhankelijk van verschillende geologische structuren.
GK 200 Kernboorinstallatie Technische Informatie
|
Boordiepte
|
200m |
| Maximale diameter open gat |
300mm |
| Diameter eindgat |
75mm |
| Diameter boorstang |
60mm |
| Boorhoek |
90°~75° |
| Gewicht boor (exclusief motor) |
975kg |
| Afmetingen machine |
1433×697×1273m |
| Spindel |
| Spindelsnelheid |
64 128 287 557r/min |
| Spindelslag |
450mm |
| Lier |
| Max. hefvermogen enkele lijn |
2400kg |
| Hefsnelheid enkele lijn |
0.41,0.82,1.64m/s |
| Diameter staalkabel |
13m(35m) |
| Modderpomp |
| Type |
Horizontale enkele urne twin-action |
| Verplaatsing |
170/150L/min (diesel of elektromotor)
|
| Dieselmotor |
ZS1115 16.2kw 2200r/min |
| Elektromotor |
Y160M—4 11kw 1440r/min |
GK 200 Kernboorinstallatie Kenmerken
1) een hydraulische voedingsstructuur om de boorefficiëntie te verbeteren en de arbeidsintensiteit van werknemers te verminderen.
(2) met een bovenste kogelklemklemmecanisme en zeshoekige actieve boorpijp, keer de stang om zonder stilstand en is gemakkelijk te bedienen.
(3) Het is uitgerust met een bodemdrukmeter om de druk aan te geven, wat handig is om de situatie in het gat te beheersen.
(4) De hendel is gecentraliseerd en gemakkelijk te bedienen.
(5) De basis is uitgerust met een oliecilinder, die heen en weer kan bewegen voor het gemakkelijk optillen en laten zakken van boorwerktuigen
(6) De boorinstallatie heeft de voordelen van een compacte structuur, klein volume, lichtgewicht, sterke demontage en gemakkelijke verplaatsing. De laadvorm is aanhangwagen, rupsband en demontage. Het is geschikt voor het werken in vlakke of bergachtige gebieden.
Directe vervanging van boorpijp
Om een paar vergrendelingshendels aan beide uiteinden van de toegevoegde boorpijp te installeren, bevestig de hefinrichting aan de vergrendelingshendel van de boorpijp, beweeg de rechterhendel van de lier om de boorpijp naar de bovenkant van het boorgat te tillen, verbind en draai vast met de reductiekoppeling van de boorpijp, beweeg de rechterhendel van de lier om de boorpijp iets te laten stijgen, verwijder de padvork, beweeg en maak continu de linkerhendel van de lier los en laat de boorpijp met een uniforme snelheid in het boorgat zakken, wanneer de groef van de reductiekoppeling dicht bij de inlaat is, blokkeer deze met een vork, haal de lift naar beneden en ga verder met boren.
Hoe wordt exploratieboring uitgevoerd?
Boren bestaat uit het laten zinken van een boorstreng in de grond terwijl een speciale modder wordt geïnjecteerd. Hierdoor kunnen fragmenten van rots en gasmonsters naar de oppervlakte worden gebracht. Er moeten op verschillende locaties boorgaten worden geboord om de potentiële afzetting af te bakenen.
