Bouwtechniek Grote boorput XY-1A Geologische boormachine

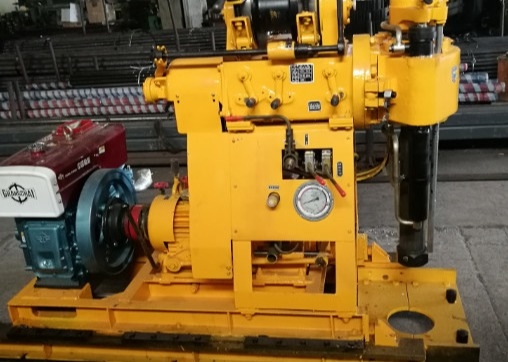

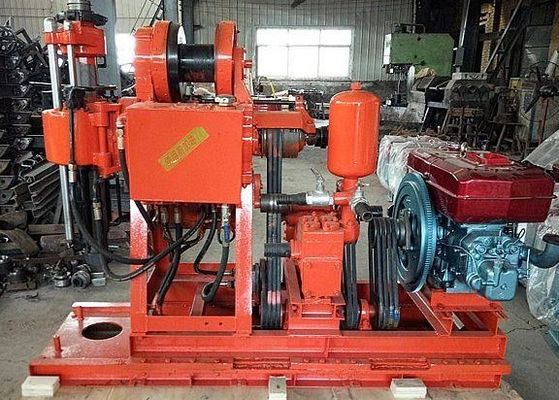

Geologische boormachine XY-1A Inleiding
De dieselmotor is 1105, 18 pk, de schuifstrok is 350 mm, de waterdruk van de pomp is 1,2 MPa, de hefkracht van de lier is 10 kN en het gewicht is 500 kg.XY-1 Een boormachine is een draagbare boormachine met oliedrukvoeding.
Geologische boormachine XY-1A Technische gegevens
|
XY-1 Een boormachine
|
| Boringdiameter ((mm) |
75,91,110,130,150 |
| Boringdiepte (m) |
150,100,70,50,30 |
| De diameter van de boorpijp (mm) |
42,43 |
| Boorhoek ((°) |
90 tot 75 |
| Grootte van de apparatuur ((L * B * H) |
1700 * 780 * 1274 (mm) |
| Riggewicht (exclusief motor) |
540 |
| Gyrator |
| Spindelversnelling (vier versnellingen) (r/min) |
140,295,470,790,1010 |
| Spindelverplaatsing ((mm) |
450 |
| Maximale bewegende snelheid (m/s) van de spindel zonder belasting |
0.05 |
| Spindel zonder belastingdaling maximale bewegingssnelheid ((m/s) |
0.067 |
| Maximale voedingsdruk van de spindel ((KN) |
15 |
| Maximale hefkracht van de spindel ((KN) |
25 |
| Maximaal uitgangsmoment van de spindel ((KN• m) |
0.5 |
| Lijst van de lijnen |
| Maximale hefkracht van de lier (een enkel touw) ((KN) |
11 |
| Rel snelheid (r/min) |
36,76,121 |
| De snelheid van de spoelcircumferentie ((m/s) |
0.31,0.66,1.05 |
| De diameter van de spoel ((mm) |
140 |
| Draadtouwdiameter ((mm) |
9.3 |
| Dichtheid van het draadtouw (m) |
35 |
| De remdiameter ((mm) |
252 |
| Breedte van de remband (mm) |
50 |
| Waterpomp |
| Typ van pomp |
Horizontale dubbelwerkende eencilinder |
| Maximale verplaatsing (motor) ((L/min) |
95(77) |
| Werkdruk (Mpa) |
0.7 |
| Cylinderdiameter (mm) |
80 |
| Pistonstrek ((mm) |
100 |
| De maximaal toegestane druk (Mpa) |
1.2 |
| Oliepomp |
| Oliepomptype |
Versnellingspomp |
| Nominale druk (Mpa) |
12.5 |
| Nominale doorstroming ((ml/r) |
20 |
| Nominale snelheid ((r/min) |
800-2500 |
Geologische boormachine XY-1A Kenmerken:
1Het oliedrukvoedermechanisme kan de boorefficiëntie verbeteren en de arbeidsintensiteit verminderen.
2 De boormachine is uitgerust met een op een bal gemonteerd kaartenblessingsmechanisme met zes zijdelingse actieve boorstaven.En het heeft de voordelen van een hoge werkdoeltreffendheid, comfortabele bediening, veiligheid en betrouwbaarheid.
3 De drukmeter in het gat geeft een druk aan die gemakkelijk te begrijpen is in de situatie in het gat.
4Concentratie, makkelijk te bedienen.
5Het is compact, klein, licht in gewicht, sterk in ontbinding en gemakkelijk te verwijderen. Het kan worden gebruikt in vlaktes en bergen.
Xy-1A Geologische boormachine Boorstappen
1. het terrein gelijk te maken en een boorplatform te bouwen (dat wil zeggen een 4 m * 4 m platform vast te maken met een rackpijp)
2. Til de boormachine op en vlak de boormachine
3Steunboorrek, statief,
4Als de boor snelheid eenvoudig is, is de boor snelheid niet snel, en de boor snelheid is niet snel
5Als de boor plaatsvindt in zandgrond en kiezellaag, moet de waterleiding vóór het boren worden aangesloten en moet tijdens het boren modder of beschermende buizen worden gebruikt om de muur te beschermen om te voorkomen dat het gat instort.
6Bij het boren van de zandlaag wordt vaak gebruik gemaakt van legeringsbooringen.
