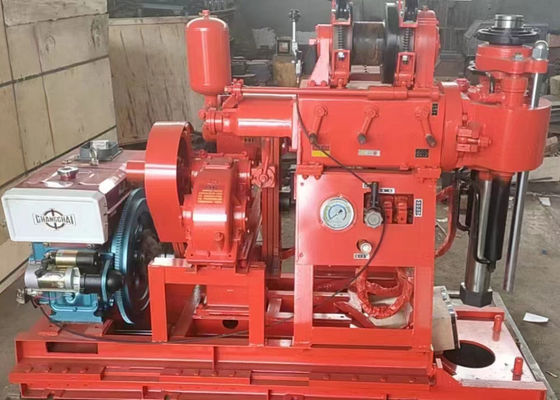

De GK-200-boormachine is een verbetering ten opzichte van de 200-boormachine, een draagbare boormachine. De GK-200-boormachine voegt een boormachine-schuifbalk toe op basis van gewone boormachines,die snel boorgereedschappen kunnen vervangen, verbeteren van de werkdoeltreffendheid en verminderen van de arbeidsintensiteit.
| Boorapparaat |
| Boringdiameter ((mm) |
75,91,110,130,150,300 |
| Boringdiepte (m) |
200,150,100,70,50,30 |
| De diameter van de boorpijp (mm) |
42,50 |
| Boorhoek ((°) |
90 tot 75 |
| Grootte van de apparatuur ((L * B * H) |
1730 * 860 * 1360 (mm) |
| Riggewicht (exclusief motor) |
700 |
| Mobiele apparaten |
| Verplaatsbare lengte |
350 mm |
| Verlaat afstand |
300 mm |
| Gyrator |
| Spindelversnelling (vier versnellingen) (r/min) |
115,230,505,1010 |
| Spindelverplaatsing ((mm) |
450 |
| Maximale bewegende snelheid (m/s) van de spindel zonder belasting |
0.05 |
| Spindel zonder belastingdaling maximale bewegingssnelheid ((m/s) |
0.067 |
| Maximale voedingsdruk van de spindel ((KN) |
15 |
| Maximale hefkracht van de spindel ((KN) |
25 |
| Maximaal uitgangsmoment van de spindel ((KN• m) |
1.5 |
| Lijst van de lijnen |
| Maximale hefkracht van de lier (een enkel touw) |
20 |
| Rel snelheid (r/min) |
20,39,85,170 |
| De snelheid van de spoelcircumferentie ((m/s) |
0.172,0.345,0.738,1.476 |
| De diameter van de spoel ((mm) |
140 |
| Draadtouwdiameter ((mm) |
9.3 |
| Dichtheid van het draadtouw (m) |
40 |
| De remdiameter ((mm) |
278 |
| Breedte van de remband (mm) |
50 |
| Oliepomp |
| Oliepomptype |
YBC -20/125 |
| Nominale druk (Mpa) |
12.5 |
| Nominale doorstroming ((ml/r) |
20 |
| Nominale snelheid ((r/min) |
800-2500 |
| Dieselmotor of -motor |
| Dieselmotor |
1115 |
| Nominaal vermogen (KW) |
16.2 |
| Nominale snelheid (r/min) |
2200 |
| Nominale druk ((Mpa) |
12.5 |
| Motortype |
Y160M - 4 |
| Nominaal vermogen (KW) |
11 |
| Nominale snelheid (r/min) |
1460 |
GK-200 Core Drill Rig toepassing
1Deze boor is geschikt voor geologisch onderzoek, geofysisch onderzoek, onderzoek van wegen en bouwfondamenten, boorputten en andere boorprojecten.
Een legeringsstuk, een diamantstuk en een composietstuk kunnen volgens verschillende lagen worden geboord.
Kan 2 tot 9 graden zandklei en verweerd gesteente boren.
De nominale boorgediepte van 200 m, de diepste mag 220 m niet overschrijden; de nominale openingdiameter is 110 mm, de maximale openingdiameter is 325 mm, de eindgatdiameter is 75 mm;De diepte van het boorgat is afhankelijk van de vormingsomstandigheden.
De kenmerken van GK-200 Core Drill Rig
1, met oliedruk automatische voedingsstructuur, mechanische transmissie, verbetering van de boorefficiëntie, vermindering van de fysieke arbeidsintensiteit van de werknemers.
2. met behulp van de bal kaart houdende structuur in plaats van chuck, kan non-stop staaf, concentratie hanteren, gemakkelijk te bedienen, veilig en betrouwbaar te bereiken.
3. uitgerust met een drukmeter op de bodem van het gat om de druk aan te geven, zodat de situatie in het gat gemakkelijk te begrijpen is.
4. kan worden gebruikt om het gat te verplaatsen, of de rotatie te openen om het gat te openen.
5, de structuur is strak, de boor, de waterpomp en de dieselmotor zijn op dezelfde basis geïnstalleerd en nemen een klein gebied in.
6, lichtgewicht, sterke ontbinding, gemakkelijk te verplaatsen, geschikt voor vlakke en bergachtige constructies.
De werkomgeving
1, de hoogte niet hoger is dan 1000 m.
2, de omgevingstemperatuur niet hoger is dan -10 °C tot 45 °C.
3, de luchtvochtigheid niet hoger is dan 96% (+25°C)
